变电站物联网解决方案

输变电设备物联网是物联网技术在输变电设备领域的融合应用，具有智慧化、多元化、生态化的特征，是国网公司泛在电力物联网的重要组成部分。国网设备部通过开展输变电设备物联网的顶层设计、关键技术研究、标准体系建设和试点应用验证，推动输变电设备运检模式向更智能、更高效、更安全转变。

变电站物联网解决方案是基于国网统一的输变电物联网协议和边缘计算框架，在线、实时、动态掌握设备状态，辅助研判设备故障，针对性制定检修策略，差异化开展精益运维，实现状态自动感知，数据智能分析、设备智能预计，推进设备状态感知方式由“定期检测”向“实时监测”转变、设备检修策略由“周期检修”向“状态研判”转变、运检工作模式由“传统人工”向“智能集约”转变。

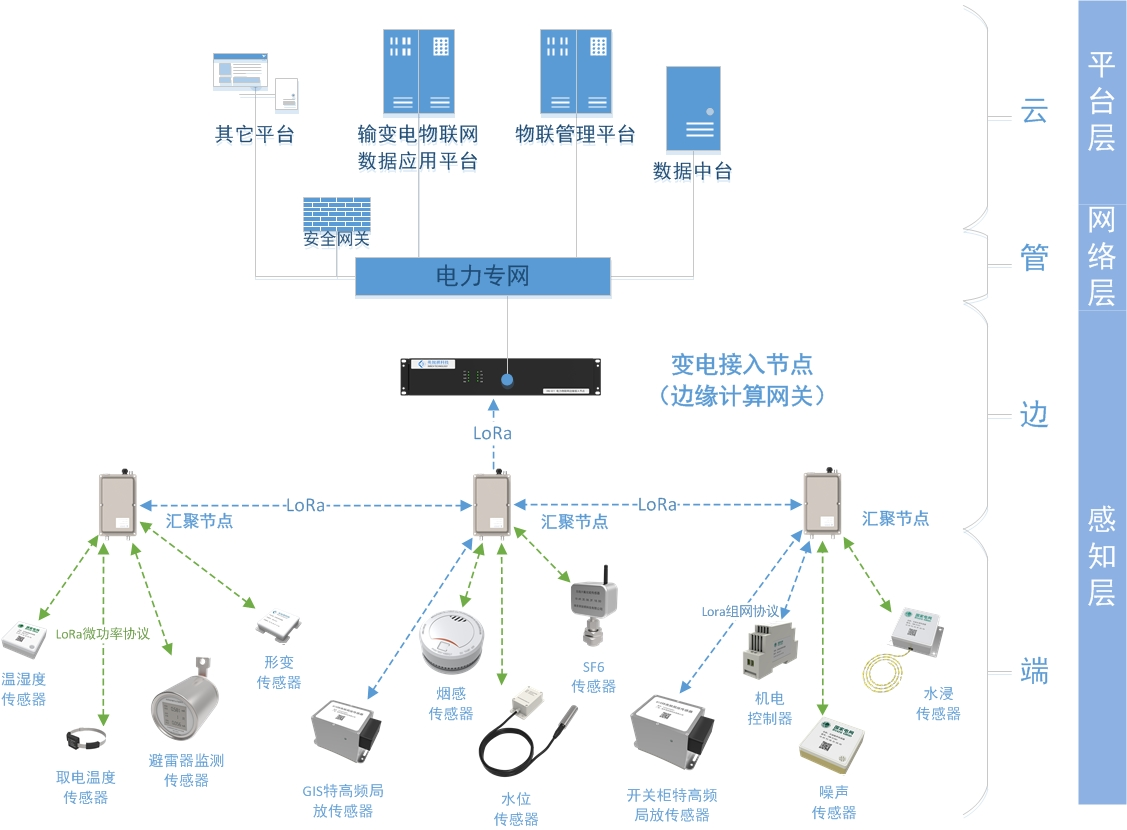

电力物联网整体架构图

整体架构分为三个层次：感知层、网络层和平台层。

感知层由各种物联网传感器、节点设备组成，实现传感数据采集和汇聚。物联网传感器根据通信协议不同分为微功率传感器、低功耗传感器。微功率传感器：采用Q/GDW 12020 ，工作频段2.4GHz，高频次，小数据量，KB级以下，单向上传；一般内置2.4G Lora终端通信模组。低功耗传感器：采用Q/GDW 12021，工作频段：470MHz，低频次，大数据量，百KB级，双向可控，一般内置470M Lora终端通信模组。节点设备包括接入节点、汇聚节点。接入节点是通信主设备，具备边缘计算、自组网和终端接入的功能；汇聚节点是通信中继设备，具备自组网和终端接入的功能。

变电站物联网站端无线网络采用国家电网Q/GDW 12020-2019《输变电设备物联网微功率无线网通信协议》、Q/GDW 12021-2019《输变电设备物联网节点设备无线组网协议》这两种协议混合组网，用《输变电设备物联网节点设备无线组网协议》构建多跳的传感器网络，接入节点是全网络的接入控制和管理单元，汇聚节点是网络的中继单元，节点设备是携带《输变电设备物联网微功率无线网通信协议》主设备。
